Batteries en série vs en parallèle : quelles différences ?

L'énergie solaire est une source d'énergie renouvelable de plus en plus populaire. Elle est propre, durable et offre une excellente alternative aux combustibles fossiles traditionnels. Cependant, le problème de l'énergie solaire est qu'elle est intermittente et pas toujours disponible. Vous pouvez en savoir plus dans un autre blog - Mythes et faits sur l'énergie solaire.

Par conséquent, pour assurer une alimentation continue, l'énergie solaire est stockée dans des batteries. Dans un système d'énergie solaire, les batteries sont un composant essentiel qui stocke l'énergie générée pendant la journée pour une utilisation la nuit ou en l'absence de lumière du soleil.

Dans cet article, nous allons nous plonger dans le monde des connexions de batteries, en explorant la connexion en série, la connexion en parallèle et la connexion série-parallèle, ainsi que les avantages et les inconvénients de chaque type de connexion, et comment choisir la bonne configuration pour vos besoins.

Table des matières :

Batteries en série ou batteries en parallèle

Les batteries sont connectées selon différentes combinaisons en fonction des exigences spécifiques du circuit ou de l'appareil dans lequel elles sont utilisées. Elles peuvent être disposées en série, en parallèle ou en série-parallèle. La manière dont les batteries sont connectées affecte la tension et le courant dans le circuit.

Batteries en série

Les batteries en combinaison série sont connectées bout à bout, de sorte que la borne positive d'une batterie est connectée à la borne négative de la batterie suivante. La tension des batteries est additionnée, donc si deux batteries de 12 volts sont connectées en série, la tension totale serait de 24 volts. Cependant, le courant reste le même que celui d'une seule batterie.

batteries en série

Dans les systèmes d'énergie solaire, la connexion est effectuée jusqu'à ce que toutes les batteries du système soient connectées. Les bornes positive et négative restantes de la chaîne de batteries sont ensuite utilisées comme bornes de sortie positive et négative.

Batteries en parallèle

Les batteries en combinaison parallèle sont connectées de sorte que toutes les bornes positives des batteries sont connectées ensemble, et de même toutes les bornes négatives sont connectées ensemble. La tension totale des batteries reste la même, mais le courant est additionné. Ainsi, si deux batteries avec une capacité de courant de 2 ampères sont connectées en parallèle, la capacité de courant totale serait de 4 ampères.

batteries en parallèle

Dans les systèmes d'énergie solaire, connecter des batteries en parallèle implique de connecter les bornes positives de toutes les batteries ensemble et les bornes négatives de toutes les batteries ensemble. Les bornes de sortie positive et négative sont ensuite prises sur les bornes restantes du banc de batteries.

Batteries en série : avantages et inconvénients

Bien que la connexion de batteries en série puisse augmenter la tension de sortie, il y a aussi quelques inconvénients.

Avantages :

La connexion de batteries en série augmente la tension globale du circuit, ce qui est utile lorsque nous devons alimenter un appareil nécessitant une tension plus élevée.

En répartissant la charge entre les batteries et en réduisant la contrainte sur les batteries individuelles, la connexion de batteries en série peut améliorer l'efficacité globale du système.

La capacité du système à stocker de l'énergie est augmentée lorsque les batteries sont connectées en série. Cela peut être utile dans une situation où vous devez alimenter des appareils pendant de longues périodes, comme dans des zones reculées avec peu de sources d'énergie. Les batteries en série s'installent facilement et ne nécessitent pas de câblage ou de procédures d'installation compliqués, ce qui réduit le coût des câbles par rapport aux connexions parallèles.

Inconvénients :

Si une batterie de la série est plus faible que les autres, elle peut être surchargée ou sous-chargée, ce qui peut réduire sa durée de vie et avoir un impact négatif sur les performances globales du système.

Un dispositif externe est généralement requis pour équilibrer la charge et la décharge, tel qu'un égaliseur de batterie. La connexion de batteries en série peut réduire leur durée de vie. Comme les batteries peuvent ne pas se décharger uniformément, certaines batteries peuvent se décharger plus rapidement que d'autres, entraînant une défaillance prématurée des batteries.

Si une batterie des batteries connectées en série tombe en panne, cela peut entraîner la panne de tout le système. Cela peut être problématique dans les situations où une alimentation fiable est essentielle.

La connexion de batteries en série nécessite un câblage et des composants supplémentaires, ce qui peut augmenter la complexité du système. Cela rend l'installation et la maintenance plus difficiles.

Batteries en parallèle : avantages et inconvénients

Avantages :

La connexion de batteries en parallèle augmente la puissance de sortie globale du système, ce qui peut être utile lors de l'alimentation d'appareils à forte demande de puissance.

Si une batterie de la connexion parallèle tombe en panne, les autres peuvent continuer à fonctionner. Cela réduit le risque de panne du système.

Lorsque les batteries sont connectées en parallèle, elles reçoivent toutes la même tension. Cela réduit le risque qu'une batterie soit surchargée ou sous-chargée.

Inconvénients :

La connexion de batteries en parallèle n'augmente pas autant la capacité de stockage d'énergie du système que leur connexion en série.

Lorsque les batteries sont connectées en parallèle, l'efficacité globale du système peut être réduite en raison des différences de tension et de courant de sortie des batteries individuelles.

La connexion de batteries en parallèle peut être plus coûteuse car elle nécessite un câblage et des composants supplémentaires. Si une batterie de la connexion parallèle surchauffe, cela peut faire chauffer les autres également, entraînant une situation d'emballement thermique potentielle qui peut endommager les batteries et le système.

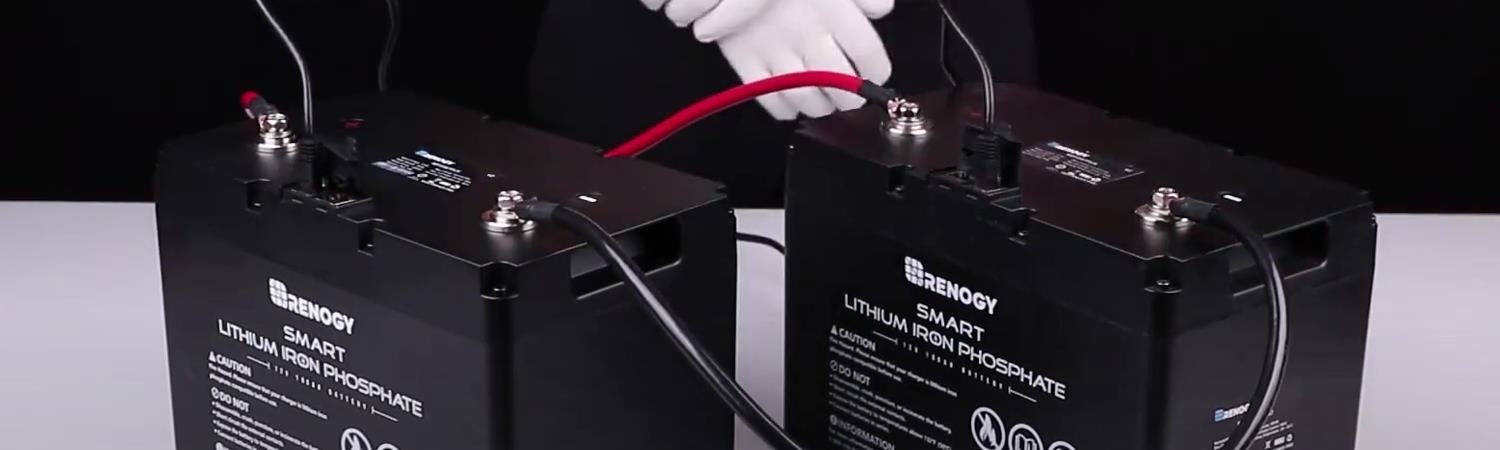

Comment connecter des batteries en série

La connexion de batteries en série implique de connecter la borne positive d'une batterie à la borne négative d'une autre batterie.

Voici les quelques étapes pour connecter des batteries en série :

1.Assurez-vous que les batteries sont de même tension et de même type, car la connexion en série de batteries de tensions ou de chimies différentes pourrait endommager les batteries ou l'équipement.

2.Les batteries peuvent être lourdes, assurez-vous donc qu'elles sont dans un endroit sûr où elles ne bougeront pas ou ne basculeront pas.

3.La borne positive est généralement marquée d'un signe « + », et la borne négative est marquée d'un signe « - ». Identifiez donc les bornes positive et négative.

4.Connectez la borne positive de la première batterie à la borne négative de la deuxième batterie à l'aide d'un câble de démarrage ou d'un fil pour connecter les deux bornes. Assurez-vous que la connexion est sécurisée.

5.Répétez le processus pour les batteries restantes en connectant la borne positive de la deuxième batterie à la borne négative de la troisième batterie, et ainsi de suite, jusqu'à ce que toutes les batteries soient connectées en série. 6.Vérifiez les connexions en revérifiant toutes les connexions pour vous assurer qu'elles sont sécurisées et que les polarités sont correctes. 7.Les batteries sont maintenant connectées en série et peuvent être utilisées pour alimenter des équipements nécessitant une tension de sortie plus élevée.

Comment connecter des batteries en parallèle

Les étapes d'installation pour la connexion de batteries en parallèle sont les mêmes que pour la connexion en série et elles diffèrent par les étapes mentionnées ci-dessous ;

1.Connectez la borne positive d'une batterie à la borne positive de l'autre batterie à l'aide d'un câble de batterie.

2.Connectez la borne négative d'une batterie à la borne négative de l'autre batterie à l'aide d'un autre câble de batterie.

3.Répétez le processus avec toutes les batteries que vous souhaitez connecter en parallèle. 4.Enfin, connectez les bornes positives et négatives des batteries connectées en parallèle au contrôleur de charge solaire ou à l'onduleur.

Remarque : Il est recommandé de consulter un électricien qualifié ou un installateur solaire avant de tenter de connecter des batteries solaires en série ou en parallèle afin de garantir une installation et des précautions de sécurité appropriées.

Combien de batteries peut-on câbler en série ?

Le nombre de batteries pouvant être câblées en série dépend de la tension de chaque batterie et des exigences de tension de l'appareil ou du système qu'elles déchargent.

Cependant, il existe une limite au nombre de batteries pouvant être connectées en série. Dépasser cette limite peut entraîner une tension trop élevée et potentiellement endommager l'appareil ou le système.

Pour les batteries au lithium de 12 volts, le nombre de batteries connectées en série doit être limité à quatre. Il est important de noter que les batteries au lithium avec BMS ne sont pas autorisées pour la connexion en série, comme les batteries au lithium fer phosphate de Renogy.

En revanche, vous pouvez câbler un nombre quelconque de batteries au plomb-acide en série tant que leur tension totale se situe dans les limites du contrôleur de charge ou de l'onduleur utilisé. Il est également important de s'assurer que le contrôleur de charge ou l'onduleur utilisé est compatible avec la tension du banc de batteries.

👉Pour vous aider à démarrer, nous célébrons la Fête du Travail avec une vente spéciale sur tous nos produits, y compris les batteries, les onduleurs et les kits de panneaux solaires ! Dépêchez-vous, cette offre est pour une durée limitée seulement !

Combien de batteries peut-on câbler en parallèle ?

Le nombre de batteries solaires pouvant être connectées en parallèle dépend de plusieurs facteurs, notamment du type de batteries, de leur capacité et des exigences de l'application. Généralement, vous pouvez câbler jusqu'à huit batteries solaires en parallèle, qu'il s'agisse de batteries au lithium ou de batteries au plomb-acide.

combien de batteries peut-on câbler en série

Il est important de noter que le câblage d'un trop grand nombre de batteries en parallèle peut entraîner un certain nombre de problèmes, tels que des taux de charge et de décharge inégaux, un risque plus élevé de surcharge et une durée de vie globale plus courte du parc de batteries. Il est donc conseillé de consulter un ingénieur ou un électricien qualifié pour concevoir le système de batteries optimal pour votre application spécifique.

Un parc de batteries plus grand nécessitera généralement plus d'entretien et aura un coût initial plus élevé, mais il peut fournir une alimentation de secours plus longue et une meilleure efficacité à long terme. Il est donc important de prendre en compte la capacité globale du parc de batteries et de s'assurer qu'elle est suffisante pour vos besoins.

Est-il possible de câbler des batteries en série et en parallèle en même temps ?

Oui, il est possible de câbler des batteries à la fois en série et en parallèle. La configuration de batteries série-parallèle est une façon de connecter les batteries à la fois en série et en parallèle. Ce type de combinaison est utilisé pour augmenter à la fois la tension et la capacité du système de batteries en fonction des exigences spécifiques.

Comment créer une connexion série-parallèle ?

Une connexion série-parallèle de batteries est une façon de câbler des batteries à la fois en série et en parallèle pour créer un parc de batteries plus grand avec une capacité et une tension accrues. Ce type de combinaison de batteries est réalisé pour atteindre une tension et une capacité spécifiques requises pour une application donnée.

Pour créer une connexion série-parallèle, les batteries sont d'abord câblées par paires en parallèle pour augmenter la capacité globale du parc de batteries. Les bornes positives de chaque batterie sont câblées ensemble et de même les bornes négatives sont connectées ensemble. Le nombre de batteries pour les connexions parallèles dépend des exigences de capacité de l'application. Chaque paire de batteries en parallèle sera considérée comme un groupe.

Ensuite, mettez chaque groupe de batteries en parallèle pour atteindre la tension spécifique. Cela se fait en connectant la borne positive de la première chaîne parallèle à la borne négative de la deuxième chaîne parallèle, et ainsi de suite, jusqu'à ce que la tension requise soit atteinte. Les bornes positive et négative finales sont utilisées pour connecter le parc de batteries à la charge.

Par exemple, si vous avez quatre batteries de 12 volts avec une capacité de 100 ampères-heures chacune. Pour créer un parc de batteries de 48 volts avec une capacité accrue, câblez les quatre batteries en parallèle pour créer un parc d'une capacité totale de 400 ampères-heures. Ensuite, câblez deux de ces chaînes parallèles en série pour obtenir une tension finale de 48 volts.

Il est important de s'assurer que toutes les batteries utilisées dans une configuration série-parallèle sont du même type, ont la même capacité et la même tension, et sont correctement équilibrées pour éviter la surcharge ou la décharge des batteries individuelles.

Remarque : il est généralement recommandé de connecter les batteries en série en premier lieu, puis en parallèle. L'une ou l'autre méthode fonctionne. Cependant, les connexions en série avant les connexions parallèles offrent une sécurité accrue.

Les batteries durent-elles plus longtemps en série ou en parallèle ?

La durée de vie des batteries dans l'une ou l'autre configuration dépend de plusieurs facteurs, notamment de la qualité des batteries, du type de chimie utilisé, de la profondeur de décharge et des taux de charge et de décharge. Il est donc important de choisir la configuration appropriée pour votre application spécifique et de suivre les procédures d'entretien des batteries appropriées pour garantir la durée de vie la plus longue possible.

Mais le cycle de vie sera augmenté par les connexions parallèles, car les ampères sont augmentés de sorte que les cycles de charge et de décharge qu'une batterie peut libérer augmentent également.

Est-ce que la série ou le parallèle donne plus de puissance ?

La connexion de batteries en série ou en parallèle n'augmente pas nécessairement la puissance, mais elle a un effet sur la tension et le courant du parc de batteries.

La connexion de batteries en série augmente la tension, tandis que la connexion de batteries en parallèle augmente le courant ou les ampères-heures. La puissance de sortie globale de la combinaison série ou parallèle est déterminée à la fois par sa tension et ses valeurs nominales d'ampères-heures (capacité).

Dans certains cas, une connexion série-parallèle de batteries est utilisée pour atteindre des exigences spécifiques en matière de tension et d'ampères-heures.

Il est important de noter que les batteries ont une puissance de sortie limitée, qui est déterminée par leur chimie, leur taille et d'autres facteurs. Il est donc important de choisir la batterie et la configuration appropriées pour votre application spécifique afin de garantir des performances optimales.

Quand utiliser des batteries en parallèle ?

Les batteries peuvent être connectées en parallèle lorsque vous avez besoin d'augmenter la capacité du système de batteries global.

Lorsque les batteries sont connectées en parallèle, leur capacité en ampères-heures est additionnée, mais la tension totale reste la même que celle d'une batterie individuelle. Cette configuration est couramment utilisée dans les applications qui nécessitent une sortie de courant élevée pendant de longues périodes, comme dans les véhicules électriques ou les systèmes d'énergie solaire.

Les connexions parallèles permettent également une redondance, ce qui signifie que si une batterie tombe en panne ou perd sa charge, les autres continueront à fournir de l'énergie. Cela est particulièrement important dans les applications critiques où une perte de puissance pourrait entraîner de graves conséquences, comme dans les systèmes d'alimentation de secours pour les hôpitaux ou les centres de données.

Que se passe-t-il lorsque vous connectez deux batteries de 12 volts en série ?

Lorsque deux batteries de 12 volts sont connectées en série, la tension totale du système de batteries est doublée pour atteindre 24 volts.

Lorsque des batteries sont connectées en série, la tension globale du système de batteries augmente, tandis que sa capacité reste la même. La combinaison en série de batteries est plus applicable et nécessaire pour de nombreuses applications qui nécessitent des niveaux de tension plus élevés. Par exemple, les véhicules électriques, les bateaux et les véhicules récréatifs utilisent souvent des parcs de batteries à tensions plus élevées pour alimenter leurs moteurs.

Il est important de noter que la connexion de batteries en série augmente également la capacité globale du parc de batteries en ampères-heures. Cependant, la résistance interne des batteries peut également augmenter, ce qui peut entraîner un taux de décharge maximal plus faible et une efficacité réduite du parc de batteries.

Que se passe-t-il si les batteries ne sont pas correctement connectées ?

Une connexion incorrecte des batteries peut entraîner un certain nombre de problèmes, notamment une diminution des performances et de l'efficacité, ainsi que des situations potentiellement dangereuses.

Voici quelques-uns des résultats possibles de connexions de batterie incorrectes :

•Une ou plusieurs batteries peuvent se décharger plus rapidement que les autres si elles ne sont pas connectées de manière à garantir une connexion équilibrée, réduisant ainsi la capacité globale du système de batteries.

•Les batteries peuvent surchauffer en raison de mauvaises connexions, ce qui peut causer des dommages internes et raccourcir la durée de vie de la batterie.

•Une connexion incorrecte des bornes de la batterie peut entraîner des courts-circuits électriques qui peuvent endommager les batteries, d'autres équipements, ou même provoquer un incendie.

•Des associations malheureuses peuvent entraîner des chutes de tension et une résistance accrue, réduisant l'efficacité du système de batteries et le faisant se décharger plus rapidement.

•En particulier dans les applications nécessitant des niveaux de courant ou de tension élevés, il existe un risque de choc électrique, d'incendie ou d'explosion si les batteries ne sont pas connectées correctement.

Lorsque vous connectez des batteries, il est important de suivre attentivement les instructions du fabricant, d'utiliser les bons câbles et connecteurs et de vérifier régulièrement le banc de batteries pour vous assurer que toutes les connexions sont sécurisées et en bon état.

Peut-on câbler différentes batteries en parallèle ?

Il est déconseillé de câbler différents types de batteries en parallèle, car elles possèdent des caractéristiques distinctes qui peuvent influencer les performances et la sécurité globales du banc de batteries.

Par exemple, les batteries au lithium se déchargent jusqu'à 100 % et les batteries au plomb ne peuvent se décharger qu'à 50 % environ. Les connecter ensemble peut entraîner des dommages importants aux batteries. Dans des cas extrêmes, un incendie ou une explosion peut se produire.

Que se passe-t-il lorsque l'on connecte deux batteries de différentes capacités en ampères-heures en parallèle ?

Connecter en parallèle deux batteries de capacités différentes en ampères-heures peut entraîner une distribution inégale du courant et de la tension entre les batteries, car elles présentent des niveaux de résistance interne différents. En conséquence, la batterie de plus grande capacité se décharge plus lentement tandis qu'une capacité inférieure se décharge plus rapidement. Dans ce cas, une variété de problèmes tels qu'une diminution de la capacité, une durée de vie plus courte de la batterie et des dangers potentiels pour la sécurité peuvent survenir.

Si le câblage de plusieurs batteries en parallèle est nécessaire, il est essentiel d'examiner attentivement les caractéristiques de chaque batterie, d'utiliser les systèmes d'équilibrage et de surveillance appropriés, et de s'assurer que les batteries sont adaptées en termes de tension (écarts inférieurs à ± 0,1 V), de capacité et de résistance interne. De plus, il est généralement recommandé d'utiliser des batteries du même âge (différences d'âge limitées à trois à six mois), du même fabricant et du même type.
